Tính năng sản phẩm

Độ cứng cao, Độ phản hồi cao, Tốc độ cao, Độ chính xác cao

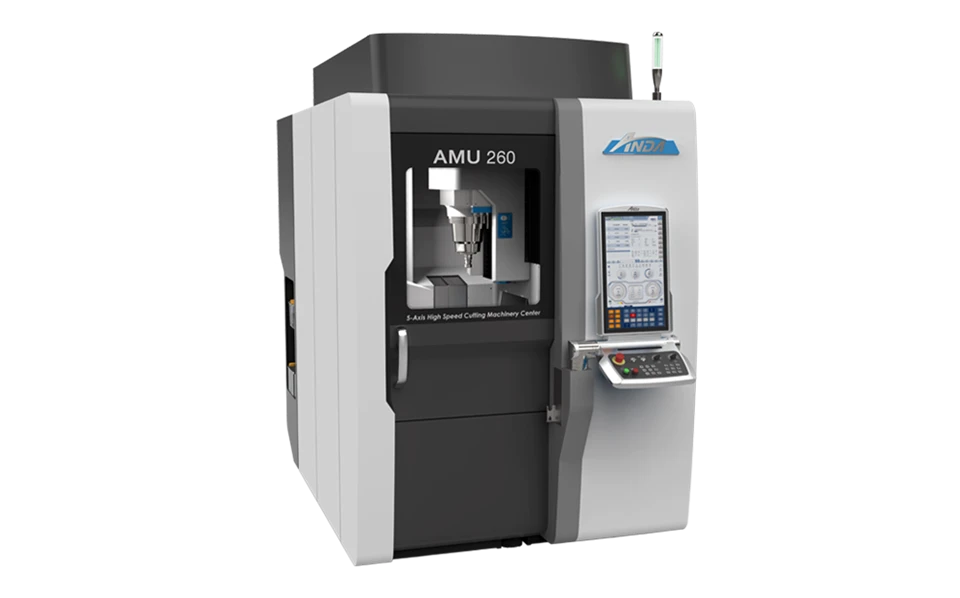

Là một ngôi sao sáng trong ngành sản xuất hiện đại, trung tâm gia công tốc độ cao 5{1}} trục dọc dòng AMU mang đến trải nghiệm gia công chưa từng có cho khách hàng của chúng tôi với sáu lợi thế cạnh tranh vượt trội, đó là hiệu quả cao, trí thông minh, Internet vạn vật, độ nhỏ gọn, độ chính xác cao và khả năng tăng tốc cao.

Lợi thế sản phẩm

Bảng điều khiển cảm ứng đa điểm 23,8"-

- Màn hình có độ phân giải cao-23,8" mang lại khả năng thực tế và thao tác thoải mái;

- Sự kết hợp giữa NC+PC và ICS cho phép truy cập nhanh chóng và dễ dàng vào các tham số và dữ liệu người dùng;

- Các lựa chọn chương trình được mở rộng sang ổ cứng, ổ USB và mạng;

- Chức năng mô phỏng gia công cơ khí giám sát trạng thái gia công theo thời gian thực;

- Khả năng tương tác trực quan của nó cho phép hiển thị chi tiết hơn cả thông tin về thứ tự nhiệm vụ và thông tin chương trình.

Hệ thống làm mát trục vít rỗng ba{0}}trục

- Vít rỗng được làm mát để cải thiện độ chính xác và độ ổn định khi gia công;

- Động cơ servo được làm mát để cách nhiệt dẫn nhiệt;

- Vòng bi được làm mát để nâng cao độ chính xác khi định vị.

Tạp chí công cụ truyền động trực tiếp

- Ổ chứa 40 dao được kết hợp với các quy trình để gia công hiệu quả;

- Lựa chọn dao thông minh giúp giảm thời gian thay dao;

- Thiết kế nhỏ gọn giúp giảm tỷ lệ sửa chữa.

Công nghệ động cơ truyền động trực tiếp

- Không có phản ứng dữ dội;

- Trục nghiêng cung cấp mô-men xoắn lên tới 1050 Nm, đảm bảo hiệu suất tăng tốc tuyệt vời;

- Có thể đạt được cả-tốc độ quay cao và lập chỉ mục có độ chính xác-cao;

- Tuổi thọ dịch vụ của sản phẩm được kéo dài và yêu cầu bảo trì ít hơn.

Trục chính có độ cứng cao 20000-RPM

- Đường kính trong của ổ trục đã tăng từ 40 mm lên 60 mm. Vòng bi gốm có độ chính xác-cao là

được sử dụng để cải thiện độ cứng;

- Làm mát kép được áp dụng cho trục chính để đảm bảo độ giãn dài do nhiệt một cách hiệu quả;

- Vùng khóa đã được mở rộng từ đường kính 135 mm lên 216 mm, đảm bảo-độ ổn định cao khi gia công;

- Các lỗ côn BBT30 có độ cứng-cao thích hợp cho việc cắt nặng ở tốc độ-thấp.

Kho lập thể thông minh đa chức năng

Hiện có sẵn - rô-bốt sáu khớp- nặng 10kg và một nhà kho thông minh;

- Kho có thể được mở rộng để chứa 140 công cụ, nhờ đó đạt được-hiệu quả gia công cao.

Cấu trúc xác định độ chính xác

- Cấu trúc khung cột đôi-từ một thiết kế cải tiến thiết lập chuẩn mực cho độ cứng cao;

- Phần thân kết hợp với đế thông qua ba điểm hỗ trợ thể hiện cấu trúc có độ cứng-cao tiên tiến và sáng tạo;

- Đường ray dẫn hướng con lăn có độ cứng cao-đảm bảo gia công và sản xuất ổn định;

- Nhờ độ chính xác cao và độ tin cậy cao nên gia tốc lớn hơn1,2G

Động cơ tốc độ cao-làm mát bằng nước-với bánh răng cao và thấp

- Động cơ làm mát bằng nước-dựa trên công nghệ với các bánh răng cao và thấp cho phép chuyển số tự động và gia công-tốc độ thay đổi;

- Động cơ công suất cao 8KW/35,6Nm-tạo điều kiện cho việc cắt nặng ở tốc độ-thấp;

- Động cơ có thể tự động chuyển từ bánh răng-tốc độ thấp sang bánh răng-tốc độ cao để cho phép gia công-khu vực rộng tốc độ cao-với độ chính xác cao;

- Trục cơ khí-điều khiển bằng động cơ{2}}tích hợp lý tưởng cho việc gia công có độ chính xác-cao.

thông số kỹ thuật

Thông số kỹ thuật cơ khí
Kích thước bàn	φ260 mm
Di chuyển ngang trục X-	400mm
Hành trình trục Y-	500mm
Di chuyển ngang trục Z-	380mm
Hành trình trục A-	150 độ (-120 độ /+30 độ )
Di chuyển ngang trục C-	360 độ (Liên tục)
Tốc độ trục chính	20000 r.p.m.
Độ côn lỗ trục chính	BBT30
Nạp nhanh (G00)	36 triệu/phút
Bước tiến cắt (G01)	20 triệu/phút
Kích thước gia công tiêu chuẩn	φ260 mm × H290 mm
Kích thước gia công tối đa	φ380 mm × H210 mm
Tải bảng tối đa	100kg (có điều kiện) / 50 kg
Dung lượng tạp chí công cụ	40 công cụ
Độ chính xác vị trí trục XYZ (Tiêu chuẩn IS010791-4)	0,005mm
Độ chính xác vị trí trục AC (Tiêu chuẩn IS010791-4)	6"
Độ lặp lại trục XYZ (Tiêu chuẩn ISO10791-4)	0,003mm
Độ lặp lại trục AC (Tiêu chuẩn IS010791-4)	4"
Tăng tốc	1.2G
Dấu chân	1700 mm × 2940 mm
Cân nặng	6.500 kg
Phụ kiện tiêu chuẩn	■ Hệ thống làm mát trung tâm -Làm mát động cơ trục chính -Làm mát tuần hoàn bên trong trục chính- -Làm mát động cơ servo Làm mát bằng vít rỗng -ba{1}}trục -Làm mát vòng bi Làm mát động cơ mô-men xoắn trục -A{1}} Làm mát động cơ mô-men xoắn trục -C- ■ Bàn xoay trục-kép DDR ■ Hệ thống giám sát trực quan-được tích hợp sẵn ■Màn hình LCD cảm ứng 23,8 ■ Bộ trao đổi nhiệt môi chất lạnh ■ Đèn làm việc ■ Đèn cảnh báo ba{0}}lớp ■ Liên hệ với hệ thống đo chiều dài dao tự động ■ Chức năng hệ thống: -Hệ thống hỗ trợ thông minh ICS -HSCchức năng tốc độ cao và độ chính xác cao -Hàm RTCP ■ Hệ thống thay dao tự động-40 dao ■ Tấm kim loại phủ kín hoàn toàn ■ Hộp lọc chip ■ Xe đẩy chip ■ Bể chứa nước phụ ■ Hệ thống lọc chính xác ■ Máy bơm nước ■ Túi lọc 50u ■ Công cụ điều chỉnh và hộp công cụ ■ Vít và miếng đệm điều chỉnh theo chiều ngang ■ Bảo hành cơ khí một-năm ■ Bảo hành bộ điều khiển hai{0}}năm
Phụ kiện tùy chọn	■ Trục điện /30000 RPM/HSK-A50 ■ Bộ mã hóa tuyến tính quang học 3 trục/HEIDENHAIN Độ phân giải:0,010μm ■ Thị giác-Hệ thống đo đường viền tự động dựa trên công cụ ■ Băng tải phoi ■ bộ tách nước-dầu ■ Thiết bị thu hồi sương dầu ■ Cửa tự động ■ Thay đổi vise-nhanh chóng-không điểm ■ Zero-điểm thay đổi nhanh-mâm cặp ba{2}}hàm ■ Ống kẹp thay đổi-nhanh điểm-không ■ Triplex zero-điểm nhanh-thay đổi vise

Chú phổ biến: Trung tâm gia công cắt tốc độ cao AMU260,AMU260 5-Trung tâm gia công cắt tốc độ cao trục
